半导体激光器的光谱线宽与相干性：原理、测量与应用

半导体激光器的光谱线宽与相干性：原理、测量与应用（量化噪声 · 相干长度 · 测量技术 · 工程选型）

1960年梅曼发明第一台红宝石激光器时，人们惊叹于激光近乎完-美的单色性。然而，随着激光技术的深入发展，工程师们逐渐认识到——没有任何激光器的光谱是真正无限窄的。量子噪声、载流子涨落、机械振动、温度漂移等因素共同决定了激光器的实际线宽。

光谱线宽（Spectral Linewidth）是衡量激光器单色性的核心指标，也是决定其在相干通信、干涉传感、激光雷达等应用中性能的关键因素。线宽越窄，相干长度越长，激光器在长距离干涉测量中保持相位一致性的能力越强。对于FP激光器产品线而言，理解线宽特性对于客户选型至关重要：FP激光器通常具有较宽的多纵模光谱（2-5nm），但在某些对相干性要求不高的应用中，这种宽光谱反而具有优势（如WDM-PON中的宽带光源）。

本文将系统介绍激光器线宽与相干性的物理原理、测量方法、对各应用的影响，以及不同产品线在实际工程中的选型指导。

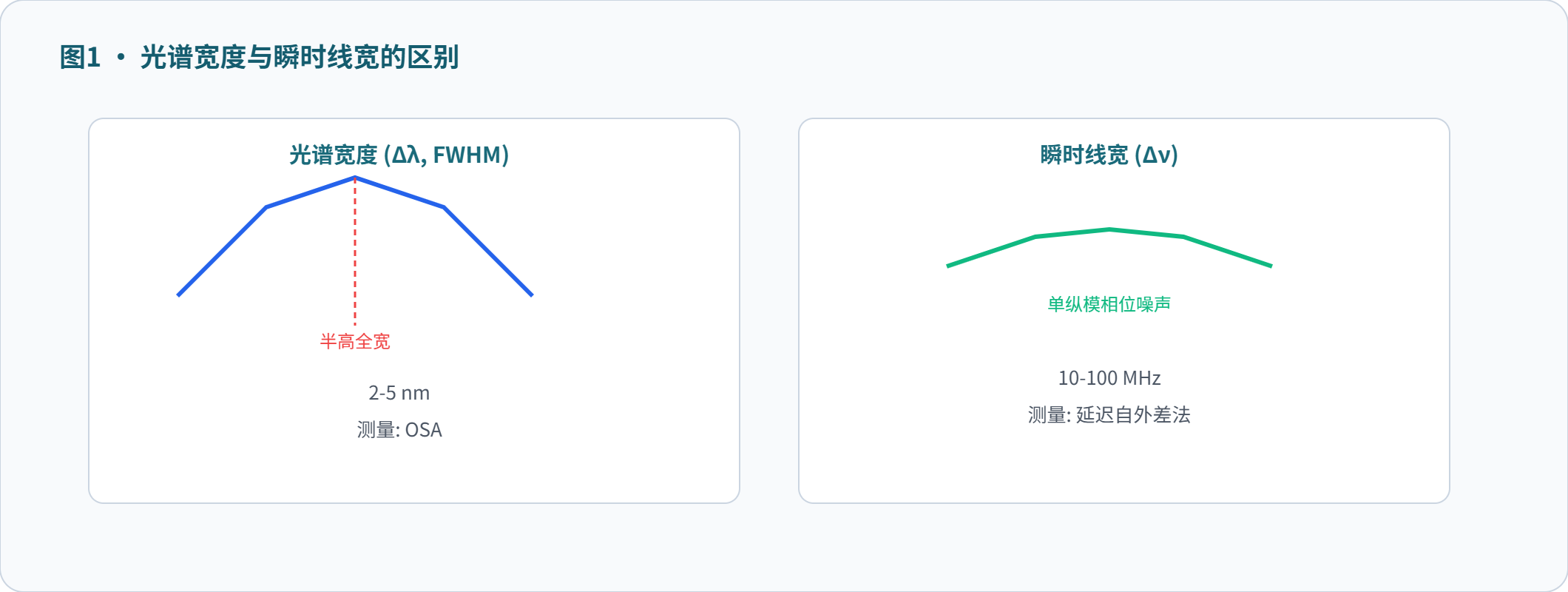

光谱宽度(OSA测量)与瞬时线宽(相干测量)是两个不同的概念，需根据应用关注不同指标

一、线宽与相干性的物理基础

1.1 线宽的定义与分类

光谱宽度（Δλ）：在光谱仪上观测的发射光谱FWHM，FP激光器典型2-5nm，由多纵模包络决定。

瞬时线宽（Δν）：单个纵模的相位噪声宽度，FP激光器典型10-100MHz，对相干应用至关重要。咨询“线宽"时需明确是指光谱宽度还是瞬时线宽。

1.2 肖洛-汤斯线宽公式

理想单模激光器的理论最小线宽 Δν_ST = (4π·h·ν·n_sp·Δν_cavity)/P。

示例：

DFB激光器理论线宽~1kHz（P=10mW），实际受技术噪声影响为100kHz-10MHz。

FP激光器因腔长短（Δν_cavity大）理论线宽更宽（~18kHz），但实际因模式竞争等因素达10-100MHz。

1.3 相干长度与相干时间

相干时间 τ_c = 1/(π·Δν)，相干长度 L_c = c·τ_c/n。

示例：

Δν=1MHz → L_c≈95m；

Δν=50MHz → L_c≈1.9m；

SLD Δν=20THz → L_c≈4.8μm。

工程意义：光程差必须小于相干长度才能获得清晰干涉条纹，长距离干涉传感需要窄线宽激光器。

线宽越窄，相干长度越长，适用于长距离干涉应用；宽线宽光源适用于低相干要求场景

二、线宽测量技术

2.1 延迟自外差法（金标准）

原理：激光分两路，一路经长光纤延迟线，另一路经AOM频移，两路拍频后分析差频信号宽度。延迟时间需 >> 相干时间。

优点：精度高（可测亚kHz）、国际标准；

缺点：需长光纤、系统复杂。DFB或窄线宽FP推荐此方法。

2.2 F-P干涉仪法

适用于100kHz-100MHz线宽测量，通过高精细度F-P标准具测量透射峰宽度，结合精细度反推线宽。系统相对简单，可实时测量，但需要高精度标准具。

2.3 光谱仪直接测量

普通OSA分辨率~0.01nm（1.25GHz），只能测量FP激光器的光谱包络（2-5nm）或宽线宽DFB（>1GHz），无法测量窄线宽（<100MHz）。高分辨率光谱仪（VIPA）可达1MHz分辨率，但成本高。对于FP激光器，用OSA测量光谱宽度是客户最常要求的参数；需要窄线宽时推荐DFB或外腔方案。

根据待测激光器的线宽范围选择合适测量方法，窄线宽首-选延迟自外差法

三、线宽对不同应用的影响

3.1 相干光通信

发射和本振激光器线宽需<100kHz（16QAM）至<1MHz（QPSK），线宽过宽导致相位噪声增大、星座图旋转、BER上升。FP激光器线宽太宽不适用，推荐定制DFB或外腔窄线宽方案。

3.2 分布式光纤传感

Φ-OTDR要求线宽<100khz（lc>300m），BOCDA要求<10kHz，OFDR要求<1kHz。FP激光器线宽较宽（Lc<10m）不适合长距离传感，但可通过自注入锁定压窄线宽用于中等距离。

3.3 激光雷达（LiDAR）

ToF LiDAR对线宽无严格要求，FP激光器适用；FMCW LiDAR要求线宽<100kHz，需窄线宽激光器。1550nm FP-LD配合自注入锁定用于低成本FMCW。

3.4 光谱分析与传感

TDLAS气体传感：大气压下气体吸收线宽数GHz，FP激光器（数十MHz）适用；低压下需DFB（<10MHz）。拉曼光谱需线宽<0.1nm，FP激光器太宽，不适用。

不同应用对线宽要求差异巨大，选型时需根据具体应用场景确定所需线宽等级

四、降低线宽的技术途径

4.1 外腔反馈

光栅反馈（Littrow/Littman）：线宽压窄至10-100kHz，波长可调谐。

FBG反馈：线宽压窄至100kHz-1MHz，结构简单。

自注入锁定（SIL）：利用高Q微腔或FBG反馈，线宽压窄10-1000倍，功率几乎不变。FP激光器可通过SIL方案定制窄线宽版本。

4.2 DFB与DBR结构

DFB激光器内置光栅，线宽典型100kHz-10MHz，单模稳定，成本较高。DBR激光器光栅在两端，波长可调谐。

4.3 其他技术

光学锁相环（OPLL）用于科研计量；注入锁定用窄线宽主激光器压制从激光器线宽，可获得高功率窄线光。

自注入锁定是低成本压窄FP激光器线宽的有效方案，适合中低端应用

五、产品选型指南

根据线宽需求分级推荐：

宽线宽（光谱宽度2-5nm可接受）：标准FP激光器，波长405-2000nm，适用于直接检测、ToF LiDAR、工业泵浦、照明指示。

中等线宽（<10mhz，相干长度>10m）：FP激光器+外腔反馈模块，或定制DFB，用于中等距离传感、低成本FMCW LiDAR、大气压气体传感。

窄线宽（<100khz，相干长度>300m）：定制DFB或外腔激光器（ODM服务），用于相干通信、长距分布式传感、高精度FMCW LiDAR、光学频率梳泵浦。

根据应用对线宽和相干长度的需求，选择不同级别的激光器产品

六、总结

光谱线宽与相干性是半导体激光器的核心特性，决定了其在高-端应用中的性能。

本文系统阐述了光谱宽度与瞬时线宽的区别、肖洛-汤斯公式及相干长度计算、三种主要测量方法（延迟自外差、F-P干涉仪、OSA）及其适用范围、线宽对相干通信、分布式传感、LiDAR、气体传感等应用的影响，以及外腔反馈、DFB/DBR、注入锁定等线宽压窄技术。

我们提供从宽线宽FP到定制窄线宽DFB的全系列产品，并为客户提供线宽测试服务，帮助客户根据具体应用选择最合适的光源方案。
