光学成像：从图像传感器到机器视觉的核心光电产品

光学成像是将光学图像转换为电子信号并进行存储或处理的技术，是人类感知世-界-最重要的信息获取手段之一。从智能手机的前后摄像头，到自动驾驶汽车的360度环境感知，从半导体工厂的缺陷检测，到太空望远镜深空观测，光学成像系统无处不在。

图像传感器是光学成像系统的核心，它将镜头汇聚的光子转换为电信号，是数码相机、智能手机、自动驾驶汽车、工业检测设备的核心器件。传感器的性能直接决定了成像系统的分辨率、灵敏度、动态范围和速度。

本文聚焦光学成像设备与核心器件本身，从图像传感器的工作原理出发，介绍主要产品类型（CCD、CMOS、SPAD阵列等）、关键性能参数，以及这些产品在机器视觉、自动驾驶、科学成像、AR/VR等热点领域的应用。

一、图像传感器的工作原理

1.1 光电效应与光子到电子的转换

图像传感器的物理基础是光电效应：光子入射到半导体材料（通常是硅）上，如果光子能量大于硅的带隙（1.12eV，对应波长1107nm），就会激发电子从价带跃迁到导带，形成电子-空穴对。

量子效率QE：衡量传感器将入射光子转换为电子的效率。背照式CMOS可达90%，前照式约40-50%。

填充因子：像素中感光区域占像素总面积的比率。背照式（BSI）可接近100%。

图1：光电转换与量子效率示意

1.2 像素结构：全局快门 vs 卷帘快门

卷帘快门：逐行曝光，运动物体产生果冻效应，读出噪声低、帧率高。

全局快门：所有像素同时曝光，适合高速运动，但成本和噪声略高。

图2：卷帘快门与全局快门对比

1.3 读出与模数转换

列并行ADC架构实现高速读出；科学级CCD使用逐像素转移的低噪声读出；片上ADC集成是现代CMOS的趋势。

二、主要产品类型：CCD与CMOS

2.1 CCD：科学级成像的金标准

电荷耦合器件（CCD）通过电荷转移机制实现低噪声、高均匀性，量子效率背照式可达95%，科学级读出噪声小于3个电子。但读出速度慢、功耗高、成本高。

2.2 CMOS：消费电子与工业视觉的主流

CMOS传感器每个像素自带放大器，读出速度快、功耗低、成本低。前照式（FSI）QE约50%，背照式（BSI）可超90%。5T像素支持全局快门。

图3：CCD与CMOS对比

2.3 科学级CMOS（sCMOS）

背照式BSI加大像素（6.5-11μm），读出噪声<1个电子，动态范围>90dB，用于荧光显微、天文成像。

2.4 短波红外（SWIR）成像传感器

InGaAs传感器响应1000-1700nm，QE 70-80%；量子点传感器成本更低；GeSi部分兼容CMOS。用于光伏检测、晶圆检测等。

三、关键性能参数

量子效率QE：背照式CMOS达90%，前照式40-50%，InGaAs约70-80%。

读出噪声：科学级CCD<3e⁻，sCMOS<1e⁻，工业CMOS 5-20e⁻。

动态范围DR：科学级>80dB，工业级60-70dB。

帧率：卷帘CMOS数千fps，sCMOS 100-500fps，高速CMOS>10000fps。

光谱响应：硅400-1100nm，InGaAs 900-1700nm。

暗电流：随温度指数增长，降温降低。

图4：关键性能参数

四、机器视觉：工业检测的核心眼睛

4.1 工业相机的产品形态

面阵相机：矩形像素阵列，接口有GigE Vision、USB3 Vision、Camera Link、CoaXPress。

线阵相机：单行像素（2048-16384），配合运动扫描，用于PCB、薄膜、纸张检测。

3D相机：结构光、ToF或立体视觉，输出深度信息。

热红外相机：3-5μm或8-12μm波段，用于热故障检测。

图5：工业相机主要类型

4.2 工业检测的典型应用

半导体检测、PCB AOI检测、显示面板检测、食品药品包装检测、汽车零部件检测。线阵相机配合TDI技术可实现高速弱光检测。

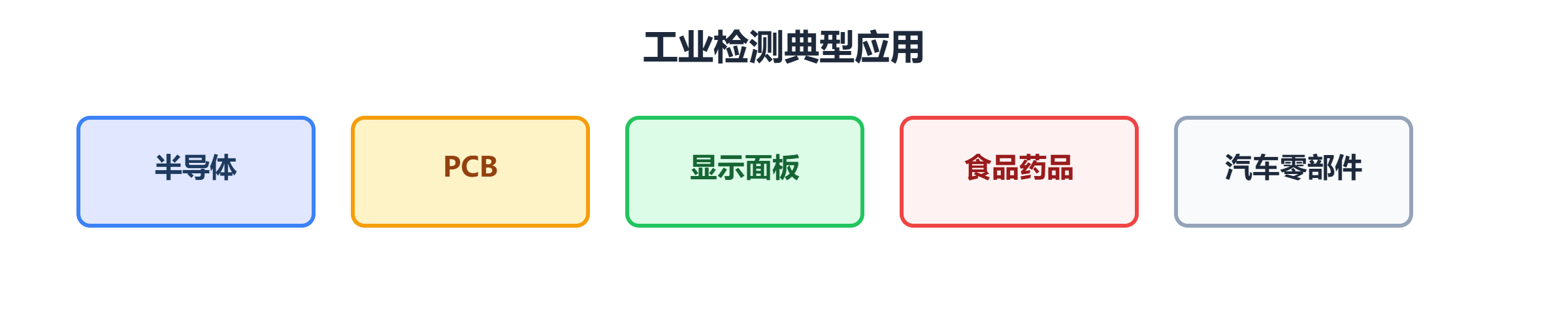

图6：工业检测典型应用

五、热点应用：自动驾驶与环境感知

5.1 自动驾驶的感知系统

前视摄像头（HDR >120dB）、环视摄像头（4-8个，SLAM）、驾驶员监控（近红外）。车载需AEC-Q100认证。

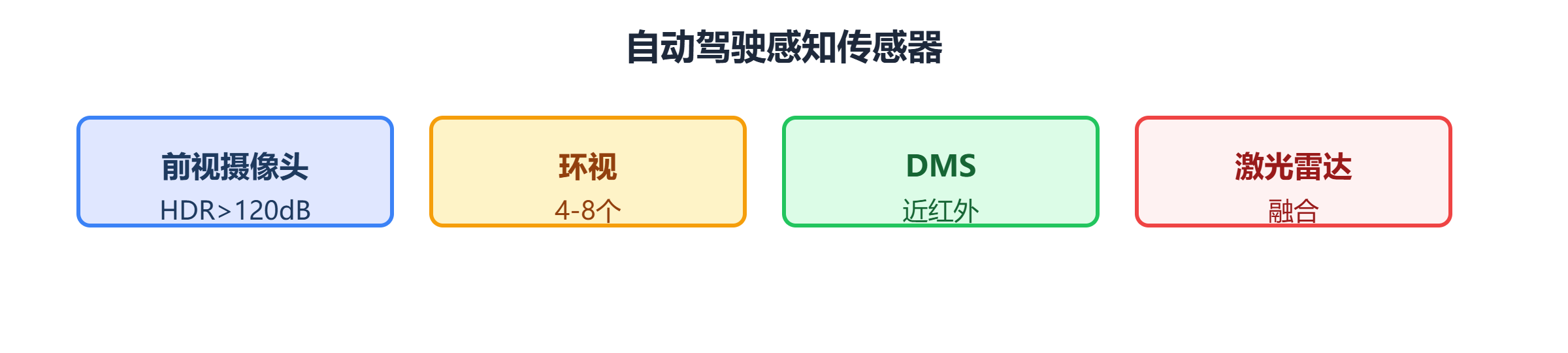

图7：自动驾驶感知传感器

5.2 摄像头与激光雷达的融合

纯视觉（Tesla） vs 多传感器融合（Waymo）。事件相机（延迟<1μs）在高速场景前景广阔。

5.3 车载ISP的特殊要求

HDR、LED闪烁抑制（LFM）、热噪声扣除、多摄像头色彩一致性。

六、热点应用：AR/VR与近眼显示

6.1 近眼显示中的摄像头

眼动追踪（精度<0.5°）、SLAM定位、手势识别。Micro-OLED、Micro-LED、LCoS、DMD等微型显示技术。

6.2 深度感知与3D摄像头

结构光：精度高，深度范围有限（0.1-10m），iPhone Face ID。

ToF：dToF（单光子）精度高，iToF成本低。

被动双目：无需主动光，纹理缺失场景不友好。

图8：3D深度感知方案对比

七、科学成像：天文与生命科学

7.1 天文成像

e2v和安森美提供科学级背照式CCD（QE>90%），EMCCD增益可达1000倍，读出噪声<0.1e⁻。超大靶面拼接（如LSST 3.2GP）。

7.2 显微镜成像

荧光显微镜使用sCMOS或EMCCD；单分子定位（SMLM）用EMCCD；光片显微镜（LSFM）用sCMOS高速成像。

图9：科学成像传感器对比

八、前沿技术：量子成像与神经形态视觉

8.1 量子成像

鬼成像利用量子纠缠或涨落相关性，在低光透过率环境中重建图像；单像素成像适用于无法制造阵列探测器的波段；量子照明用于强噪声背景下的信号提取。

8.2 神经形态视觉传感器（事件相机）

事件相机（DVS）检测亮度变化事件，延迟<1μs，无运动模糊，动态范围>120dB，功耗毫瓦级。代表产品：Prophesee、iniVation。挑战：需新算法框架（SNN），低纹理场景信息缺失。

九、总结与产品选型指南

光学成像器件应用极广，选型需根据具体场景：

图10：图像传感器选型指南

光学成像技术正处于快速变革期：背照式CMOS全面替代前照式；事件相机从实验室走向工业；量子成像、单像素成像打开新空间；AR/VR和自动驾驶重塑产业链。掌握图像传感器的原理与选型方法，是进入这些前沿领域的基础能力。
