迈克尔孙和引力波探测：干涉测量技术的物理原理

干涉是光波叠加时最本质的现象之一。当两束相干光——即具有固定相位关系的光——在空间中相遇时，它们会叠加形成明暗相间的条纹：相位相同处振幅相加，亮度增强；相位相反处振幅相消，亮度减弱。这一定性的现象，在定量层面却蕴含着惊人的精度——干涉条纹的移动可以精确到光波波长的千分之一，甚至万分之一。由于光速 c 与波长 λ 和频率 ν 之间满足 c = λ·ν，光波长本身就是自然界最-稳-定的长度基准之一。因此，利用干涉原理制成的干涉仪，成为人类测量长度、位移、角度、速度、介质折射率乃至引力波的最-精密仪器。

从 1887 年迈克尔孙-莫雷实验颠-覆以太说，到 2015 年 LIGO 首-次直接探测到引力波，再到 2023 年量子光学干涉仪实现纳米级量子传感，干涉测量技术贯穿了现代物理学的百年发展史。在光电子和光学工程领域，干涉仪的身影同样无处不在——从光纤通信中的相干检测，到光学相干断层扫描（OCT）的医学成像，从半导体光刻中的掩模对准，到激光加工中的干涉图案制备，理解干涉的物理原理和工程实现，是每一位光学工程师和科研人员的必-备基础。

一、干涉的物理基础

1.1 干涉的波动条件

两束光能够发生稳定干涉，需要满足三个基本条件：频率相同、相位差稳定、偏振方向相同或有固定偏振分量。在实际工程中，“相干性"（Coherence）是对上述条件定量化的核心概念：空间相干性描述光源不同点发出的光在空间的相位关联；时间相干性（纵向相干性）描述同一光源在时间上的相位稳定性。

1.2 相干长度与相干时间

相干长度（Coherence Length，Lc）是衡量光源时间相干性的关键指标，定义为光场的相位关系保持稳定的光程差范围。其物理含义可从光谱宽度来理解：不同波长的光在干涉仪中产生的条纹位置略有不同，当光程差超过一定值时，条纹完-全消失。相干长度与光谱宽度的关系为：

Lc ≈ λ² / Δλ

以 1550nm 波段的 DFB 激光器为例：其典型光谱线宽为 100kHz，对应相干长度约 3km，支持相干光通信长距离检测。而 LED 的光谱宽度约 50nm，相干长度仅约 50μm；SLD 超辐射光源的相干长度为 30~50μm，非常适合 OCT 系统，提供高轴向分辨率同时避免信号串扰。相干时间 τc = Lc / c 与光谱线宽 Δν 的关系为 τc ≈ 1/Δν，这是激光线宽测量的标准方法基础。

1.3 干涉条纹与光程差

在双光束干涉中，干涉场的光强 I 可表述为：I = I₁ + I₂ + 2√(I₁I₂)γ cos(φ)，其中 γ 为归一化相干度，φ 为相位差。当完-全相干且 I₁ = I₂ 时，I = 4I₀ cos²(φ/2)。明纹条件 φ = 2mπ，暗纹条件 φ = (2m+1)π。φ = (2π/λ)ΔL，因此每移动一个条纹对应光程差变化一个波长 λ。数出条纹移动数 N，即可得 ΔL = Nλ，这是所有精密干涉测量的理论基础。

图1 双光束干涉条纹与光程差的关系

二、经典干涉仪类型

2.1 迈克尔孙干涉仪

迈克尔孙干涉仪由美国物理学家阿尔伯特·迈克尔孙于 1881 年发明。入射光被 45° 分束镜分为两束——一束至固定镜（M1），另一束至移动镜（M2），反射后重新相遇形成干涉条纹。通过精密移动 M2 改变光程差，可实现长度和折射率的精密测量。其双臂分离的特点便于在双臂中放置样品，在光纤传感领域，光纤迈克尔孙干涉仪被用于水听器和声学传感阵列。

图2 迈克尔孙干涉仪光路结构

2.2 马赫-曾德干涉仪

马赫-曾德（MZ）干涉仪由两个分束器构成，两臂完-全独立传播，在第二个合束器处重新相遇。其优势在于两臂解耦、无波前畸变，适合在臂中放置大型样品。在光电子领域，马赫-曾德调制器（MZM）利用电光效应将相位调制转换为强度调制，是 100G/400G 相干光通信中 QPSK/QAM 调制的核心器件。光纤 MZ 干涉仪也用于温度、应变传感，灵敏度达 10⁻⁶ 量级。

图3 马赫-曾德干涉仪结构（两臂独立）

2.3 法布里-珀罗-干涉仪

法布里-珀罗（F‑P）干涉仪由两片高反射率平面镜（R 通常 90%~99%）平行排列构成，属多光束干涉。透射峰条件为 mλ = 2nd cosθ，自由光谱范围 FSR = λ²/(2nd)，精细度 F = π√R/(1‑R)。R=99% 时 F≈312，峰值极其锐利。F‑P 腔可用作波长计（精度 10⁻⁹ 量级）或可调谐滤波器（通过压电/MEMS 改变腔长），是光通信 WSS 的核心技术之一。

图4 法布里-珀罗-干涉仪多光束干涉原理

2.4 萨格纳克干涉仪

萨格纳克干涉仪对旋转敏感，具有天然共模抑制能力。光束沿闭合光路顺、逆时针传播，当系统以角速度 Ω 旋转时，产生光程差 ΔL = (4AΩ)/(cn)，其中 A 为围成面积。该效应是光纤陀螺仪（FOG）的基础，FOG 将长光纤绕成线圈，灵敏度可达 0.001°/h，广泛用于航空航天、自动驾驶和机器人定位。环形激光陀螺仪（RLG）则是其自由空间版本。

图5 萨格纳克干涉仪环形光路及旋转敏感方向

2.5 白光干涉仪

白光干涉仪利用宽光谱光源（LED）的短相干特性，仅在零光程差附近产生干涉条纹。这一特性使其成为光学表面形貌测量的标准工具——通过扫描参考镜，在零光程差点采集信号，经相位提取算法计算表面高度偏差，垂直分辨率可达 0.1nm。该技术称为扫描干涉显微术（PSI/CSI），用于镜片、镀膜和精密加工表面的面形测量。

图6 白光干涉信号（包络及中心条纹）

三、四类干涉仪的参数对比

四种经典干涉仪在测量原理、结构特性和适用场景上各有侧重。下表从双臂独立性、相干长度要求、灵敏度方向、典型应用四个维度进行了横向对比：

图7 四种经典干涉仪参数横向对比

四、核心应用深度解析

4.1 光学相干断层扫描（OCT）

OCT 利用低相干光源（SLD）的短相干特性，通过迈克尔孙干涉仪结构，仅当参考臂与样品臂光程差在相干长度内时才产生干涉信号。轴向扫描参考臂可逐层获取生物组织散射信号，重建微米级横截面图像。轴向分辨率 Δz ≈ 0.44·λ₀²/Δλ，如 λ₀=1310nm、Δλ=100nm 时 Δz≈7.5μm，优于超声和 MRI。扫频 OCT（SS‑OCT）采用 MEMS‑VCSEL 高速扫频光源，速率达 200kHz，是眼底和血管内 OCT 的主流技术。

图8 光学相干断层扫描系统框图

4.2 引力波探测：LIGO

2015 年 LIGO 首-次探测到引力波 GW150914，其迈克尔孙干涉仪双臂各长 4km，光在臂中往返 280 圈（FP 腔增强），有效光程 1120km，可检测 10⁻¹⁸m 的臂长变化——约为质子直径的千分之一。主要噪声包括地震、热、辐射压和量子噪声。Advanced LIGO+ 通过注入压缩真空态将量子噪声降低 3dB，探测距离延伸 15%。全球网络（LIGO、Virgo、KAGRA）通过三角定位确定波源方向。

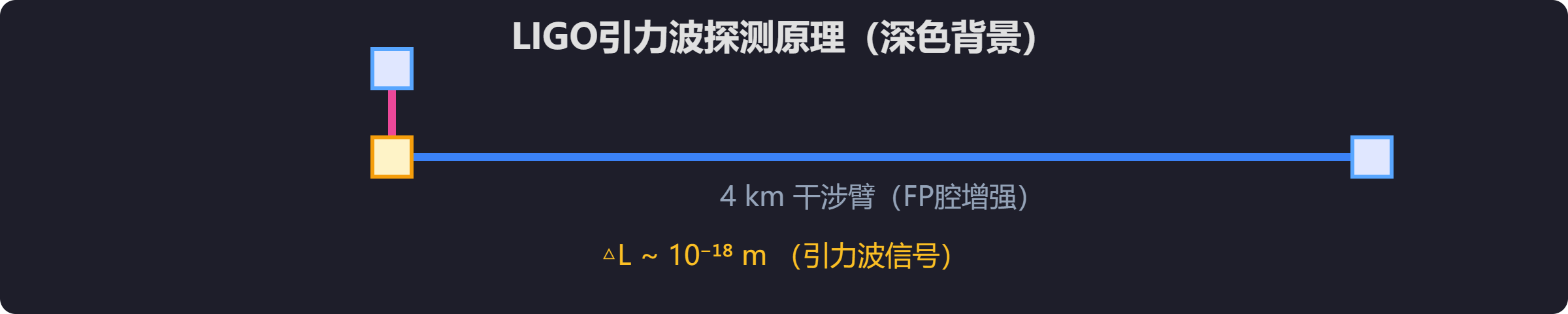

图9 LIGO干涉仪双臂及引力波引起的臂长变化

4.3 激光干涉仪位移测量

激光干涉仪是精密制造和计量的核心工具，广泛用于光刻机工件台定位、三坐标测量机等。典型 He‑Ne 激光干涉仪（633nm）通过计数条纹变化 N，每 N 对应位移 λ/2 = 316.5nm，配合电子细分（40~400倍）可达 0.1nm 分辨率。实际测量需修正空气折射率（Edlén 公式）和避免阿贝误差。在 7nm 以下光刻工艺中，工件台定位精度优于 1nm。

4.4 量子光学干涉与量子传感

量子干涉效应如 Hong‑Ou‑Mandel（HOM）效应——两个不可区分光子进入 50:50 分束器后必定分开输出，用于测量光子到达时间差和验证光子不可区分性。量子纠缠态（NOON 态）可使测量精度从经典极限 √N 提升至海森堡极限 1/N，已应用于量子重力仪和磁力计。量子干涉也是量子密钥分发（QKD）BB84 协议的物理基础，保证信息论安全。

五、技术前沿趋势

集成光子干涉仪：硅光子和氮化硅波导技术将迈克尔孙、MZ、F‑P 等结构集成在毫米级芯片上，集成光子陀螺仪（IOG）有望用于 AR/VR 和自动驾驶。

量子压缩态注入：LIGO 已采用压缩真空态降低量子噪声，该技术也用于量子计量，突破标准量子极限。

太赫兹干涉成像：THz 波段对非导电材料有穿透性，结合干涉测量的高精度，在安检、文物保护中具有潜力。

光学频率梳与干涉测量：OFC 与干涉结合，可实现纳米级绝对距离测量，应用于粒子加速器和卫星编队导航。

六、选型与应用指南

选型需明确测量物理量、环境条件及预算：

精密位移/长度测量：激光迈克尔孙干涉仪（He‑Ne 633nm），分辨率 0.1~1nm，需空气折射率修正，高速场合用双频干涉仪。

表面形貌测量：白光干涉仪（Mirau/Linnik），垂直分辨率 0.1nm，横向亚微米，大面积用相移干涉（PSI）。

角速度传感：闭环光纤萨格纳克干涉仪，圈长 100~1000m，精度 0.1°/h 以上选导航级，10°/h 用于消费级。

OCT 成像：SS‑OCT 为高-端-首-选（200kHz 扫频），SD‑OCT 性价比高，轴向分辨率 3~10μm。

相干光通信：集成 MZM（InP/LiNbO₃），带宽 >40GHz，支持高阶调制格式。

量子光学实验：保偏光纤分束器、单光子调制器、超导探测器，需在光学防振平台上进行。

所有精密干涉测量需严格控制热、振、光路对准，建议开机后稳定 2~4 小时再测量。

结语

光的干涉是波动光学中最-具工程价值的物理现象之一。从迈克尔孙用自制干涉仪验证以太不存在，到 LIGO 用 4km 臂长探测 10⁻¹⁸m 的引力波形变，再到量子光学干涉仪测量 10⁻¹²g 的重力加速度，人类借助干涉测量技术，在长度、速度、质量、时间乃至引力波等物理量的精密计量上，不断突破认知的边界。

在光学工程和光子技术领域，干涉仪原理渗透在几乎每一个精密系统中——相干光通信的接收机，OCT 系统的成像引擎，FOG 的角速度传感器，光刻机的定位系统，乃至量子密钥分发的物理安全层。理解干涉的物理本质，熟悉各类干涉仪的结构特性和适用场景，是光学工程师在精密测量这条路上必须打下坚实基础的必修课。

随着硅光子集成、量子压缩态和太赫兹技术的持续进步，干涉测量正在从实验室走向更广泛的产业应用，从精密计量走向量子传感和生命科学的最-前-沿。
