分布式光纤传感技术：从散射机理到智慧基础设施

分布式光纤传感（DFOS）是近年来传感技术领域发展最为迅速的方向之一。它将一根普通光纤同时变身为成千上万个传感器——整根光纤上的每一个点都在持续监测温度、应变、振动或声波。这一能力的实现，依赖于光纤中瑞利散射、拉曼散射和布里渊散射三类效应，它们如同分子探针，将物理量转化为光信号的强度、频率或相位变化，进而被精确解调。

一根传感光纤可连续监测数公里到数十公里的区域，以厘米级到米级的空间分辨率，同时感知整条路径上每一个位置的状态。

本文系统解析分布式光纤传感的物理原理、三大技术路线、关键性能参数、典型应用场景与选型逻辑。

一、光纤散射的三大机制

1.1 瑞利散射

瑞利散射是光纤中弹性散射的主要形式，由折射率微小随机波动引起。散射光波长与入射光相同，强度随波长四次方反比变化。基于瑞利散射的OFDR（光频域反射）通过测量背向瑞利散射的频域干涉信号，实现毫米级空间分辨率，但传感距离受限于相干长度，一般不超过数百米，适合实验室精密测量。

1.2 拉曼散射

拉曼散射是光与光纤中弹性声学声子作用的非弹性散射，产生斯托克斯（长波长）和反斯托克斯（短波长）两种成分。反斯托克斯光强与温度强相关，斯托克斯光强与温度关系弱。通过比较两者比值可精确计算温度分布，几乎不受光源功率波动影响。Raman-DTS是目前最-成-熟的分布式温度监测技术，广泛应用于油气管线、电力电缆、隧道火灾预警等。

1.3 布里渊散射

布里渊散射是光与光纤中弹性声学声子作用的非弹性散射，其频移与温度和应变均呈线性关系（温度1°C ≈ 1MHz，应变100με ≈ 10~20MHz）。BOTDA（受激布里渊）利用泵浦‑探测技术扫频测量增益谱，精度高（应变±0.001%，温度±0.1°C），传感距离超100km；BOTDR（自发布里渊）系统简单但信号弱，精度和距离略低。

图1 光纤中三种散射机制及其对应的分布式传感技术

二、三大分布式传感技术路线对比

Raman-DTS、BOTDA/BOTDR和OFDR各有优势和适用场景，下表从传感物理量、空间分辨率、传感距离、测量精度等维度系统对比：

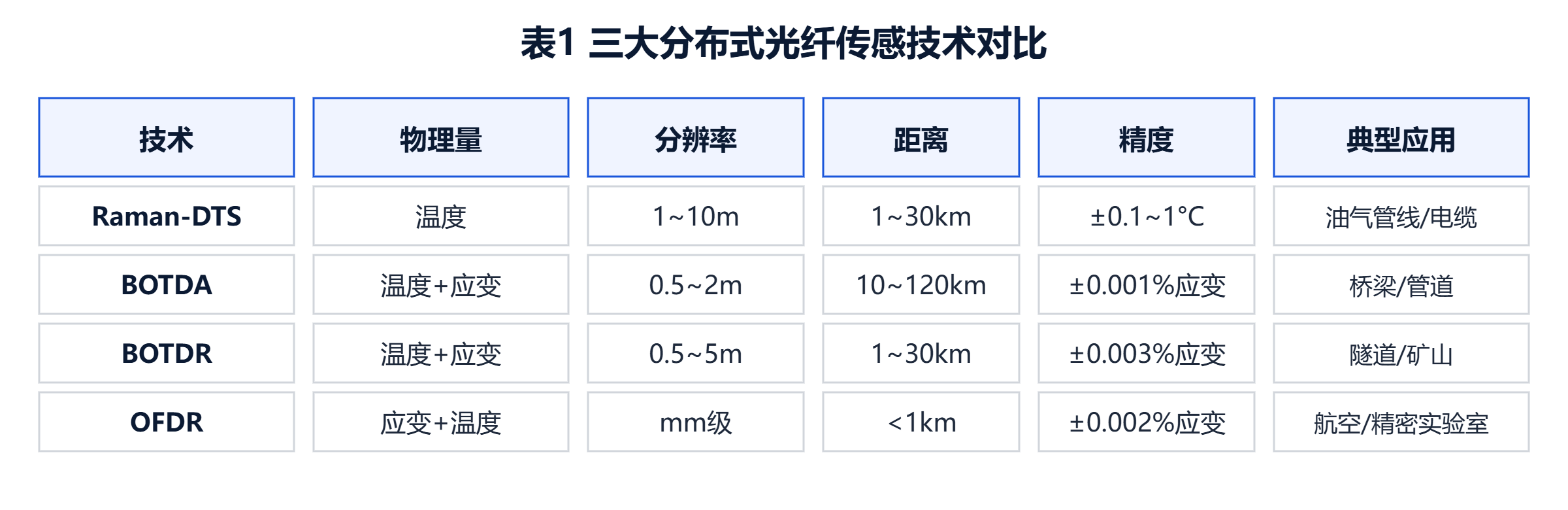

图2 三大分布式光纤传感技术对比

三、分布式光纤传感系统的器件构成

传感光纤（普通单模或特种光纤）、光源（脉冲DFB、可调谐激光器、SLD/ASE）、脉冲调制与信号解调、光电探测（APD/PIN/平衡探测器）构成完整链路。推荐产品可覆盖上述所有环节，为系统集成提供完整器件支撑。

图3 分布式光纤传感系统典型构成框图

四、分布式光纤传感的核心性能参数

传感距离：单端可监测最大光纤长度，Raman-DTS 1~30km，BOTDA 10~120km，OFDR <1km。

空间分辨率：区分相邻事件点的最小距离，Raman-DTS 1~10m，BOTDA 0.5~2m，OFDR mm级。

温度精度：典型0.1~1°C，由信噪比和积分时间决定。

应变精度：BOTDA/BOTDR核心指标，典型±10~50με。

采样间隔：沿光纤采样点间距，通常0.25~1m。

动态范围：最大与最小信号比值，决定长距离信噪比。

采样频率：每秒扫描次数，振动监测需kHz级，温度慢变Hz级足够。

五、典型应用场景

5.1 油气管线

Raman-DTS监测管线外壁温度，泄漏点伴随温度异常（冷却或加热），精度0.1°C可检测<1%泄漏率；相位敏感OTDR感知挖掘、打孔产生的振动，实现秒级预警；BOTDA监测地质灾害引起的应变积累，在灾难发生前预警。

5.2 电力电缆

Raman-DTS沿电缆实时测量缆芯温度，实现动态增容（在安全范围内提高输电能力10~30%），推迟新建线路投资。BOTDA可监测覆冰、大风等气象条件下的机械应变。

5.3 结构健康监测（SHM）

BOTDA/BOTDR将传感光纤嵌入或粘贴于混凝土、钢结构表面，长期监测载荷、温度、老化作用下的应变分布和变化趋势，为数字孪生提供真实物理数据。

5.4 周界安全与振动探测

相位敏感OTDR利用相干瑞利散射感知振动，定位精度米级，采样频率kHz级，适用于周界安防、国境线监控、管道第三方破坏预警。

5.5 其他新兴应用

水下管线监测、航空航天复合材料测试、铁路轨道监测、农业土壤温度监测、数据中心热点分布监控等。

图4 分布式光纤传感五大典型应用场景

六、选型与应用指南

油气管线泄漏+第三方破坏：Raman-DTS（温度）+ 相位敏感OTDR（振动）双系统，传感距离10~30km，分辨率1~3m。推荐1550nm脉冲DFB + APD探测器。

电力电缆动态增容：Raman-DTS，距离5~20km，分辨率1~2m，精度±0.5~1°C。1550nm脉冲激光二极管 + APD/PIN。

大型桥梁结构监测：BOTDA（高精度）或BOTDR（单端），距离10~50km，分辨率1~2m，应变精度±10~50με。可调谐激光器（泵浦+探测）。

周界安防振动探测：相位敏感OTDR，距离5~20km，分辨率1~3m，采样频率1~10kHz。窄线宽ECL + 高速平衡探测器。

短距离精密应变测量：OFDR，距离<0.5km，mm级分辨率，精度±10με。窄线宽可调谐激光器 + 光谱仪校准。

选型需综合考虑光纤类型（普通单模、保偏、耐高温）、安装方式、环境条件、数据接口等。需要同时监测温度和应变时，可采用Raman-DTS（温度）+ BOTDA（应变）融合方案。

图5 分布式光纤传感选型指南

结语

分布式光纤传感技术将一根纤细的光纤转化为一座横跨数十公里的智能感知网络，以全天候、实时、连续的监测能力，守护着能源、交通、建筑和国防等关键基础设施的安全。从油气管线的泄漏预警到跨海大桥的健康监测，从电网的动态增容到国境线的周界安防——分布式传感正在重新定义人类感知世界的方式。

随着传感距离的进一步延伸、空间分辨率的持续提升，以及多参数融合感知的发展，分布式光纤传感正在从补充性检测手段进化为智慧基础设施的标准感知层。
