单色光源的核心器件DFB半导体激光二极管

一、概述

DFB（分布式反馈布拉格）激光二极管是一种在半导体有源区内嵌入了周期性光栅结构的单纵模激光器。

与传统的FP（法布里-珀罗）激光器不同，DFB激光器通过内置光栅提供分布反馈，实现极窄的光谱线宽（通常小于1MHz）和稳定的单纵模输出。

DFB激光器是光通信、气体传感、光谱分析等需要高光谱纯度光源应用的核心器件。波长覆盖范围从可见光（760nm）到中红外（2332nm）。

在光纤通信中，DFB激光器是DWDM系统的标准光源。在气体传感中，其窄线宽和可调谐特性能够精确扫描气体分子的吸收谱线。在原子钟和量子光学实验中，DFB激光器的稳频能力至关重要。

二、工作原理与布拉格光栅

DFB激光器的核心创新在于将布拉格光栅直接刻蚀在半导体有源区内或邻近区域。

光栅由一系列周期性排列的折射率调制区组成，周期约为光波长的一半。当光在有源区内传播时，每个光栅周期都会反射一小部分光，所有反射光发生相干叠加，形成强烈的波长选择性反馈。

只有满足布拉格条件的光波长才能在腔内获得足够增益，实现单纵模激光输出：

λ_Bragg = 2 · n_eff · Λ

其中λ_Bragg为布拉格波长，n_eff为有效折射率，Λ为光栅周期。

与FP激光器依靠两个解理面构成谐振腔不同，DFB的反馈来自整个光栅，模式选择能力更强，单模稳定性更好。通过改变注入电流或工作温度，可微调n_eff，实现波长精细调谐（典型范围2-4nm）。

图1 DFB激光器结构及布拉格光栅反馈原理

DFB vs FP vs DBR

DFB、FP和DBR是三种最常见的半导体激光器类型，在结构、性能和应用上各有侧重。

图2 DFB、FP、DBR三类半导体激光器对比

三、产品波长覆盖

DFB激光二极管产品线覆盖从近红外到中红外的极宽波长范围，可满足不同应用场景的波长需求。

图3 DFB激光二极管波长覆盖范围（部分代表性波段）

四、核心性能参数

中心波长与精度：光通信中按ITU-T标准（如1550.92nm），精度±0.1nm；气体传感需精确匹配分子吸收峰（如CH₄ 1653nm）。

光谱线宽与边模抑制比（SMSR）：典型线宽<1MHz（高-端可达kHz），SMSR>30dB（高-端>40dB），确保单模稳定性。

阈值电流与输出功率：阈值典型10-50mA，输出功率5-20mW（光纤耦合），高功率可达50mW以上。

调制带宽：数GHz至数十GHz，支持高速直接调制。

温度调谐系数：约0.1nm/°C，调谐范围2-4nm，通过TEC稳定至±0.01°C实现波长锁定。

图4 DFB激光器核心性能参数汇总

五、典型应用场景

1、密集波分复用（DWDM）光通信

DWDM系统在一根光纤中同时传输数十个波长通道，每个通道对应一个DFB激光器，中心波长固定在ITU-T标准波长上，通道间隔100GHz或50GHz。

DFB的窄线宽和高SMSR确保了相邻通道间串扰最小，在100G/400G乃至更高速率系统中作为核心光源。

2、气体传感与TDLAS技术

TDLAS利用DFB的窄线宽和可调谐特性，通过温度或电流调制扫描气体分子特征吸收峰（如CH₄ 1653nm、CO 1567nm）。

检测透射光强变化反演气体浓度，实现ppm级高灵敏度检测，广泛应用于天然气泄漏监测、工业安全和环境监测。

图5 TDLAS气体传感系统框图

3、光纤传感与分布式测量

在FBG传感中，DFB的高相干性使得反射波长微小变化能被精确测量，实现温度、应变高分辨率传感。

在分布式光纤传感中，窄线宽确保长距离相干探测有效性。

4、原子钟与量子光学

DFB激光器通过稳频技术锁定至原子跃迁频率（如Rb 780nm、Cs 852nm），实现长期频率稳定性，是原子钟、原子磁力计和冷原子实验的核心光源。

5、光谱分析与科学研究

DFB的窄线宽提供极-高光谱分辨率，用于材料表征、分子光谱研究和等离子体诊断等。

图6 DFB激光器五大典型应用场景

六、封装形式与驱动要求

DFB激光器封装形式多样：

TO-CAN封装（TO-46/TO-56）：低成本、体积小，适合批量应用。

蝶形封装（14-pin）：集成TEC和热敏电阻，精密温控，适合长距通信和气体传感。

COB封装：超薄设计，适合高密度集成。

模块化封装：集成驱动和温控，即插即用，适合系统集成与快速原型开发。

DFB是电流驱动器件，驱动电路需满足以下要求：低噪声电流源（噪声<1μA rms）、精密温控（TEC+PID，稳定性±0.01°C）、慢启动/限流保护电路，以及匹配阻抗的宽带调制电路。

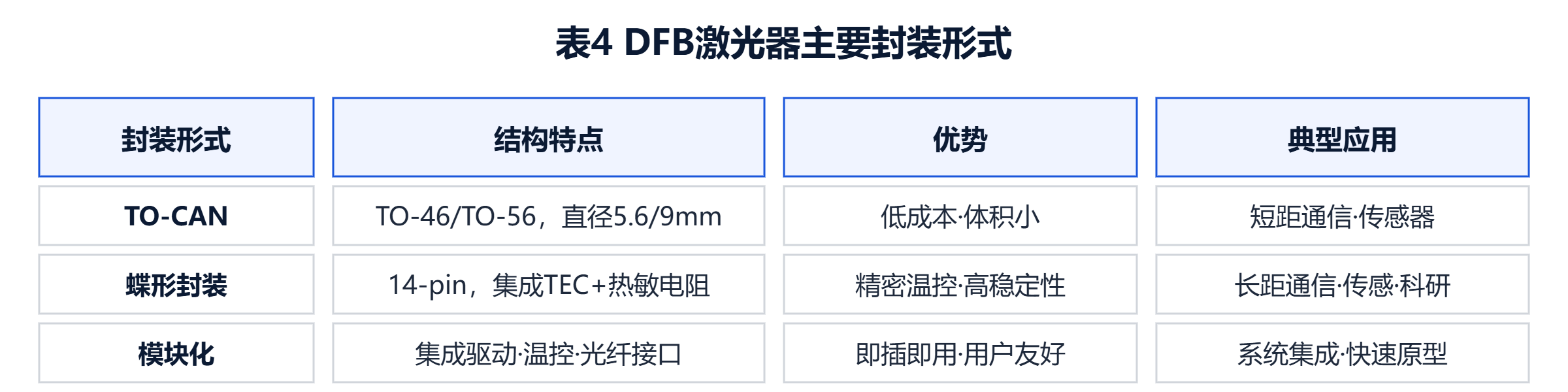

图7 DFB激光器主要封装形式对比

七、选型指南

DWDM光通信：选择C/L波段ITU-T标准波长，SMSR>35dB，输出10-20mW，蝶形封装+TEC。配套精密温控器、低噪声电流源。

TDLAS气体传感：选择精确匹配目标气体吸收峰的波长（如CH₄ 1653nm，CO 1567nm），线宽<1MHz，蝶形或模块化封装。配套高速调制电路。

光纤传感：选择高相干性窄线宽（<100kHz）DFB，波长在传感窗口（如1550nm），输出功率根据距离选择10-50mW。

原子钟/精密测量：选择匹配原子跃迁波长（Rb 780nm，Cs 852nm），超窄线宽（<100kHz），配合稳频电路。

八、注意事项

1、DFB对静电敏感，操作时需佩戴防静电手环，工作台和工具需接地。

2、工作电流不得超过额定最大值，过大的电流会导致有源区过热和光学损伤。

3、DFB激光器工作时会产生热量，必须确保足够的散热，避免温度过高导致波长漂移或器件损伤。

4、光纤端面必须保持清洁，使用前用无水乙醇擦拭，避免灰尘污染导致损耗增加。

5、长期存储应在干燥、低温环境中，避免潮湿和高温加速器件老化。

6、通过正确的使用和维护，DFB激光二极管的典型工作寿命可达数万至数十万小时。

结语

DFB半导体激光二极管以其极窄的光谱线宽、稳定的单纵模输出和宽广的波长覆盖，成为现代光电系统中不-可-或-缺的核心光源器件。

从DWDM光通信到TDLAS气体传感，从光纤精密测量到原子钟频率标准，DFB激光器在每一个需要高光谱纯度光源的领域都发挥着关键作用。

随着光通信向更高速率演进、环境监测向更高精度发展、量子技术向实用化推进，DFB激光器的重要性将进一步凸显。

产品线覆盖760nm至2332nm的宽广波长范围，提供多种封装形式和性能等级，为各类应用场景提供了灵活而可靠的光源选择。
