半导体激光器的温度特性与热管理

半导体激光器的温度特性与热管理

理解温度影响，设计可靠的光电子系统

一颗半导体激光器在25°C实验室环境下工作良好，但当环境温度升至50°C时，输出功率可能下降30%以上，波长漂移数纳米，甚至无法正常起振。这不是器件质量问题，而是半导体激光器固有的温度敏感性。温度是影响半导体激光器性能最-显-著的外部因素。从载流子复合效率到折射率分布，从腔长到禁带宽度，几乎每一个决定激光器性能的物理量都与温度相关。理解这些关系，是正确使用激光器、设计可靠光电子系统的基础。本文从半导体物理出发，系统分析FP激光器的温度特性，并给出实用的热管理和温控设计方案。

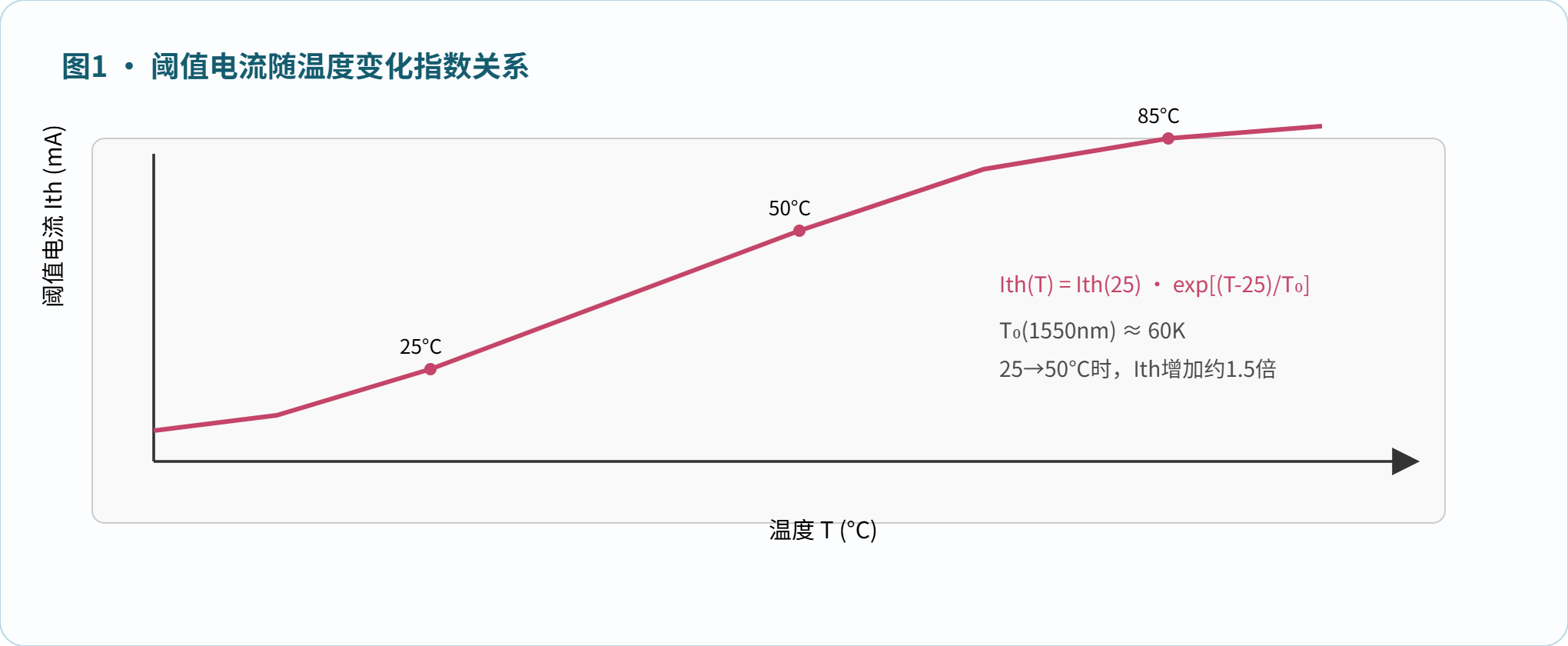

阈值电流随温度升高呈指数增长，特征温度T₀越低，温度敏感性越高

一、阈值电流的温度依赖性

1.1 物理起源

阈值电流随温度升高而增加，源于载流子泄漏（高温下载流子逃逸出有源区）、俄歇复合增强（非辐射复合速率随温度急剧增加）、增益系数降低（费米分布展宽导致峰值增益下降）。

1.2 经验公式与特征温度

Ith(T) = Ith(T₀) · exp[(T-T₀)/T₀]，T₀越高温度稳定性越好。典型数值：850nm FP激光器 T₀≈120-180K；1310/1550nm FP激光器 T₀≈50-80K。以T₀=60K的1550nm激光器为例，25°C→50°C时阈值电流增加约1.5倍。

二、输出功率的温度衰减

2.1 斜率效率下降

温度升高导致内量子效率降低、载流子泄漏增加、自由载流子吸收增强，斜率效率下降，相同驱动电流下输出功率显著降低。

2.2 最大输出功率限制

高温下热饱和（发热-效率负反馈）和灾变光学损伤（COD）阈值降低，限制了最大输出功率。实际应用中最大工作功率通常限制在COD阈值的50%以下。

相同驱动电流下，温度越高输出功率越低；阈值电流右移，斜率减小

三、波长漂移：温度调谐与稳定性权衡

3.1 漂移机制与系数

禁带宽度随温度升高而减小（贡献0.3-0.5nm/°C），热膨胀使腔长增加（贡献约0.05nm/°C），FP激光器典型波长温度系数为0.3-0.5nm/°C。

3.2 模式跳变

随着温度升高，增益谱红移，当相邻纵模增益超过当前模式时发生模式跳变，伴随功率突变。腔长越短，纵模间隔越大，跳变温度间隔越小（典型1-2°C一次）。

波长随温度线性漂移，并伴有周期性模式跳变（纵模竞争）

四、热阻与结温计算

热阻 Rth = (Tj - Tc)/P，单位°C/W。典型热阻：裸芯片5-10°C/W，TO-CAN封装10-30°C/W，蝶形封装8-15°C/W。结温计算示例：1550nm FP激光器，工作电流150mA，正向电压1.2V，封装热阻20°C/W，环境50°C，功耗0.18W，结温升高3.6°C，结温53.6°C。

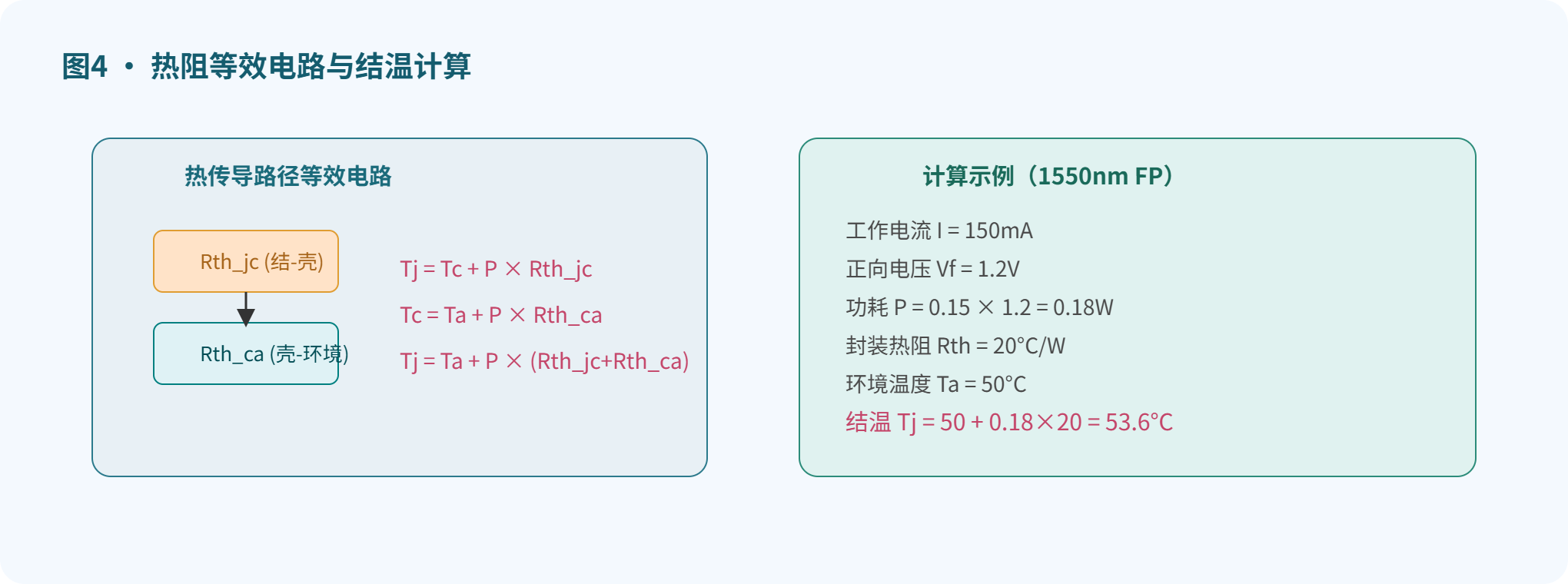

热阻串联模型，通过功耗和热阻计算结温，评估器件热裕量

五、热管理设计实践

热管理需优化每一级热传导路径：芯片贴装（金锡焊料、导电银浆、银烧结）、热沉（无氧铜、钨铜、金刚石复合）、系统级散热（金属外壳、风冷、液冷）。PCB设计推荐金属基板或陶瓷基板，增加铜箔面积和热过孔。

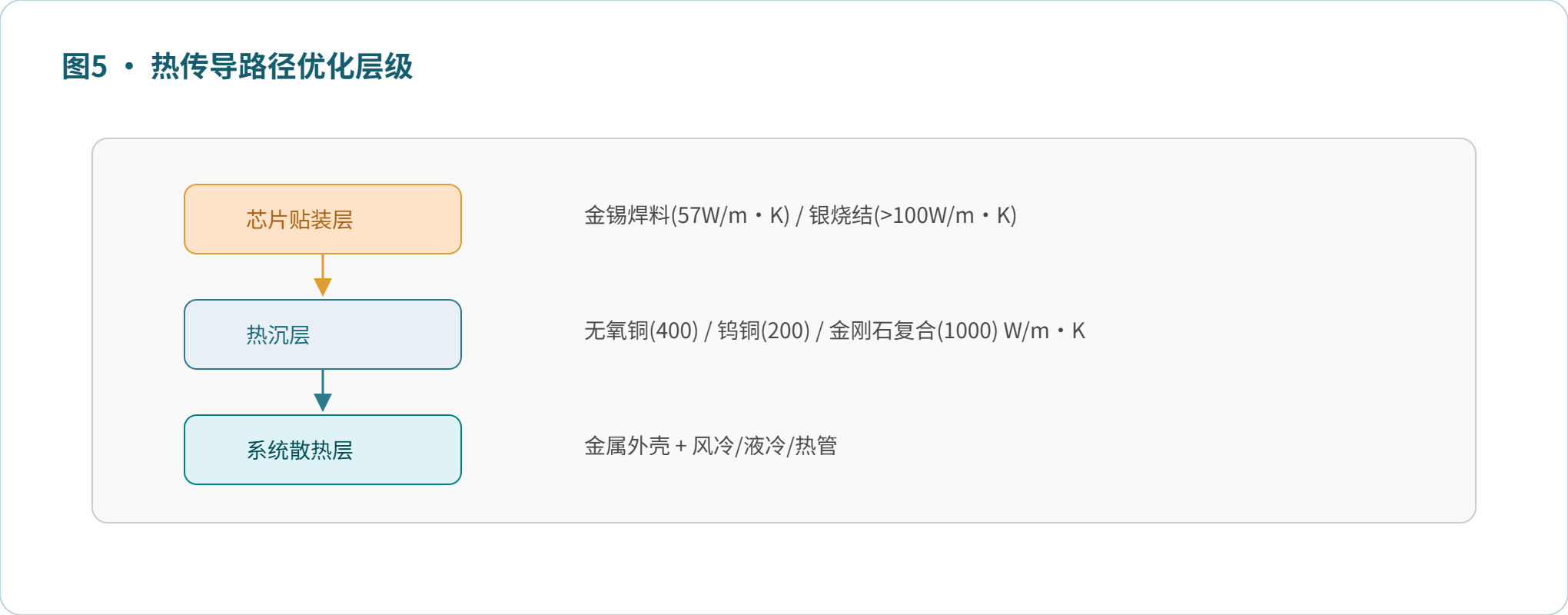

从芯片贴装到系统散热，逐级降低热阻，确保结温可控

六、温控电路设计

TEC利用珀尔帖效应实现主动制冷/加热，无运动部件，精度可达0.01°C。温控电路包括温度传感（NTC热敏电阻）、PID控制算法、H桥驱动。热敏电阻应紧贴激光器热沉安装，NTC阻值常用10kΩ@25°C，B值3380-3950K。

闭环PID控制：设定温度与实际温度比较，驱动TEC双向调节

七、不同封装的热阻与温控策略

封装形式直接影响热管理设计。下表对比了典型封装的热阻及适用温控策略。

封装热阻越低，散热能力越强；蝶形封装内置TEC适用于高稳定应用

八、测试与验证方法

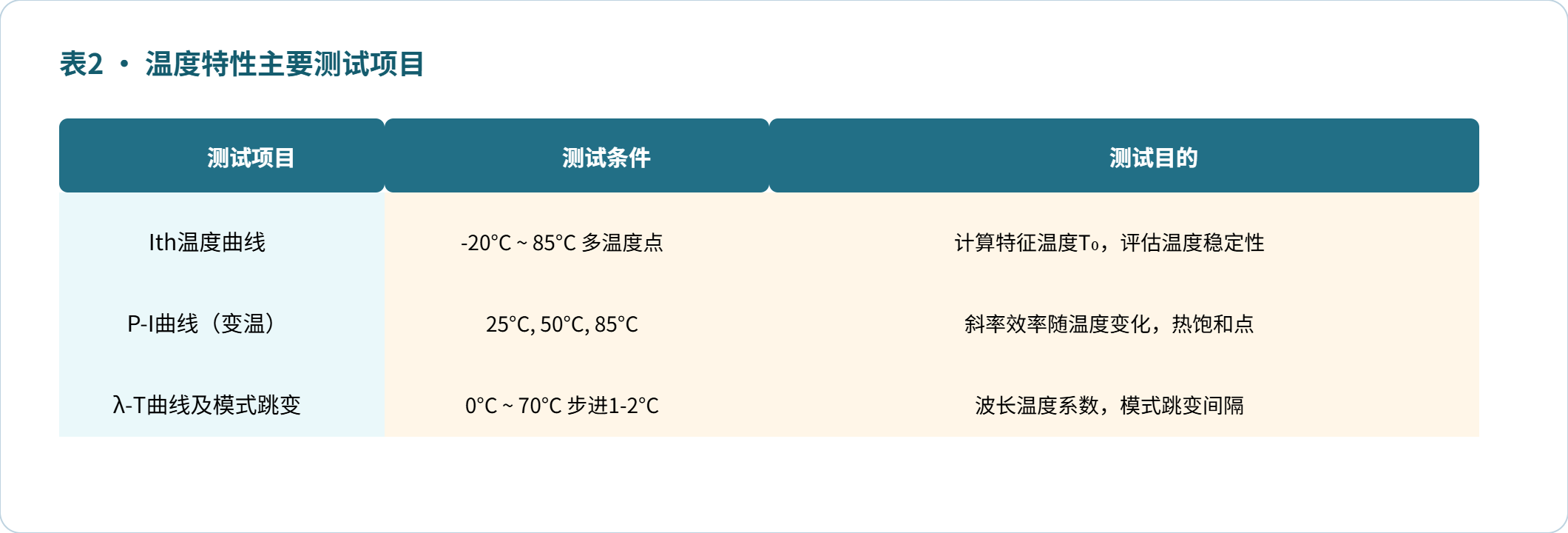

温度特性测试包括：阈值电流温度曲线（计算T₀）、功率-电流曲线（不同温度下的斜率效率）、波长-温度曲线（计算波长温度系数及模式跳变）、热阻测量（电学或光学方法）。

完整的温度特性测试是评估器件可靠性和应用适配性的基础

九、可靠性验证与环境应力筛选

温度相关可靠性测试：高温工作寿命(HTOL，85°C/1000-2000h)、温度循环(TC，-40°C↔85°C/100-500循环)、热冲击(TS，0°C↔100°C/<10s转换)、高温高湿存储(THB，85°C/85%RH/1000h)。

可靠性验证须覆盖高温、温循、热冲击和湿热环境，确保长期稳定

十、总结

半导体激光器的温度特性是器件物理与材料科学的综合体现。理解阈值电流、输出功率、波长随温度变化的规律，是正确使用激光器的前提。热管理设计需要系统思维：从芯片贴装到热沉，从PCB到系统级散热，每一环节都可能成为热瓶颈。在需要高波长稳定度的应用中，TEC温控是必-不-可-少的投资；在成本敏感的应用中，被动散热配合功率补偿可能是更务实的选择。筱晓光子提供多种封装形式的FP激光器产品，从TO-CAN到蝶形封装，满足不同应用场景的温控需求。选型时，除关注波长、功率等核心参数外，还应考虑器件的温度稳定性指标和封装热阻，为后续系统设计奠定基础。最后，可靠性验证是温度管理的闭环，通过系统的温度特性测试和环境应力筛选，确保激光器产品在目标应用环境中长期稳定工作。
