光功率计量与光电检测电路设计

更新时间:2026-06-04点击次数:28

从探测器选型到跨阻放大,构建高灵敏度、宽动态范围的光测量系统。

光功率计量是光电子系统的"眼睛"。无论是光通信系统的链路预算、光纤传感系统的信号检测,还是激光加工系统的功率监测,都离不开对光功率的准确测量。

一个典型的光电检测系统包括:光电探测器,将光信号转换为电流;跨阻放大器,将微弱电流转换为电压并进行放大;以及后续的信号处理电路。这些环节的设计质量,直接决定了系统的灵敏度、动态范围和测量精度。

本文系统介绍光功率计量的物理基础、探测器特性、检测电路设计以及系统性能评估方法,帮助工程师设计出高性能的光电检测系统。

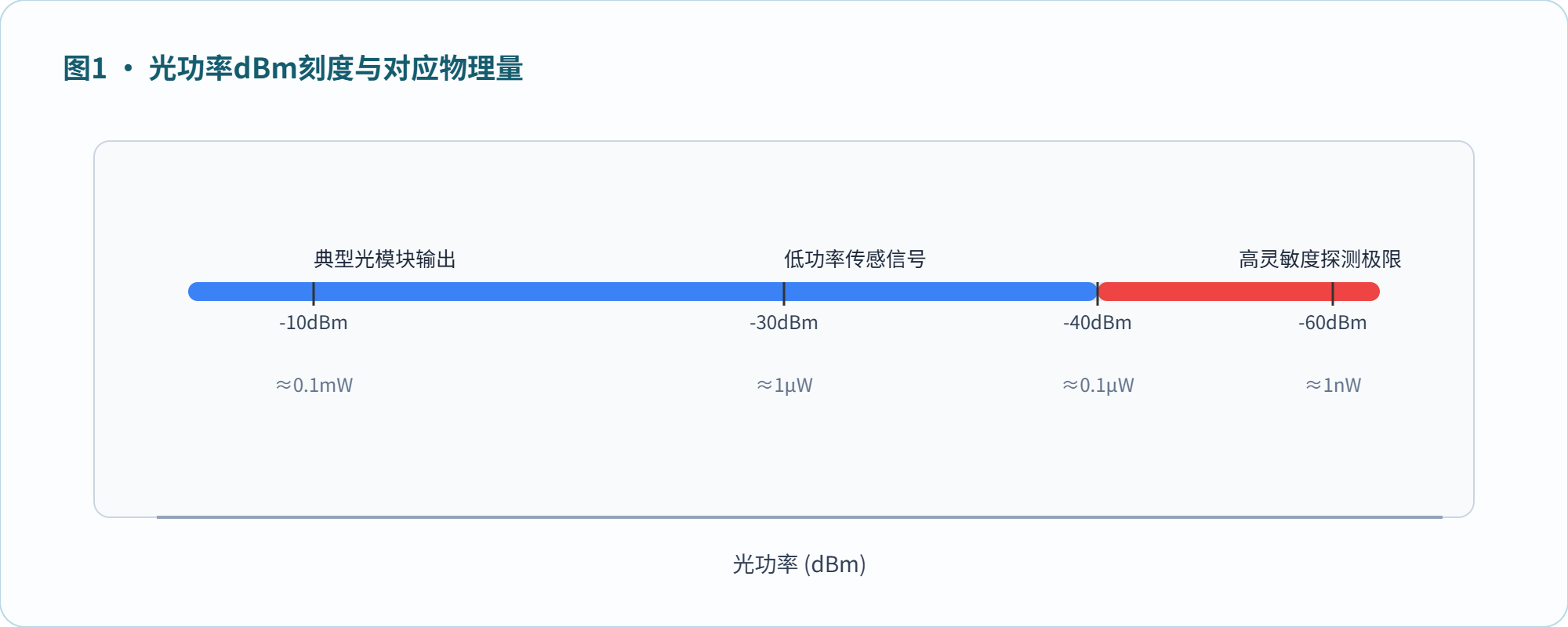

IMG_257



dBm作为对数单位,便于表达宽动态范围光功率,乘除运算变为加减



一、光功率与光电器件基础



光功率的基本单位是瓦特(W),但在光通信和传感领域,常用分贝毫瓦(dBm)表示:P(dBm)=10·log₁₀(P_mW)。dBm的优势在于动态范围大、乘除变加减、符合对数感知。常用参考值:0dBm=1mW,-10dBm≈0.1mW,-30dBm=1μW,-60dBm=1nW。



1.2 光电转换原理



内光电效应(光电导效应、光伏效应)是光纤通信用探测器的核心原理,PIN和APD基于PN结内建电场分离光生载流子。响应度R = Ip/P (A/W),量子效率η = (hc/qλ)·R ≈ (1.24/λμm)·R。硅探测器在400-900nm响应度高,InGaAs探测器在900-1700nm响应度高。

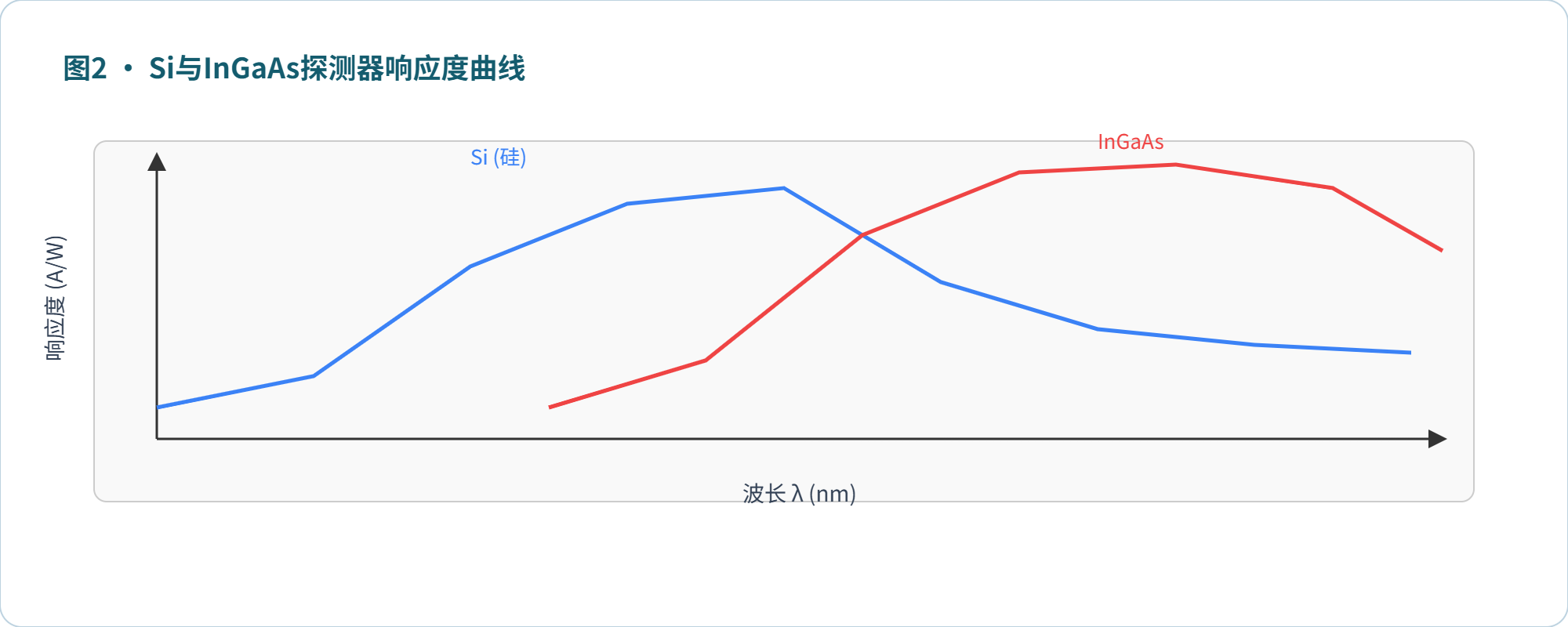

IMG_258



硅探测器适合可见光至近红外短波,InGaAs覆盖光纤通信C+L波段,峰值响应度约0.9A/W



二、探测器类型与选型



2.1 PIN光电二极管



PIN结构增加本征层,扩大耗尽区,提高量子效率。典型参数:响应度0.5-0.9A/W,响应时间0.5-2ns,暗电流1-10nA,结电容1-10pF。适用于多数光功率监测和高速接收。



2.2 雪崩光电二极管(APD)



APD利用雪崩倍增实现内部增益,灵敏度比PIN高10-20dB,但需要高压偏置(30-400V),增益随温度敏感。硅APD用于400-900nm,InGaAs APD用于900-1700nm。

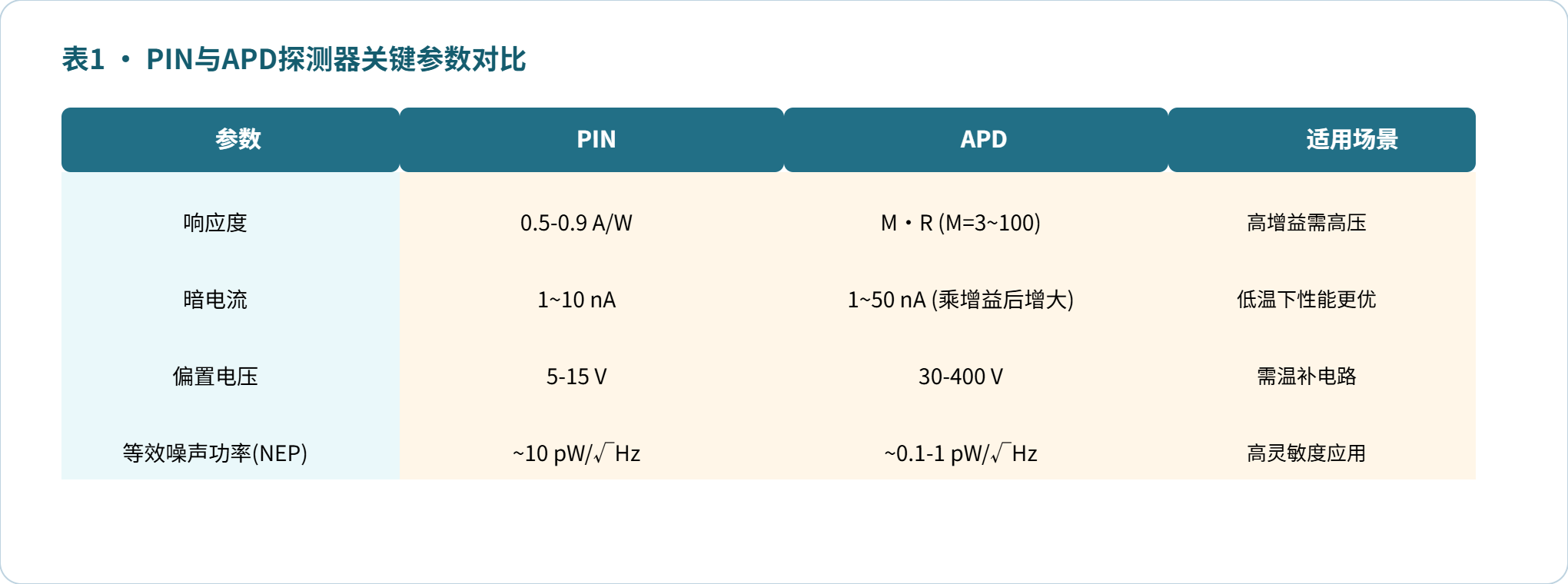

IMG_259



APD通过雪崩倍增提升灵敏度,但偏压和温度管理更复杂,成本更高



三、跨阻放大器设计



TIA将光电流转换为电压:Vout = -Iin·Rf。优势在于低输入阻抗(提高线性度)、噪声可控、带宽设计灵活。带宽受运放GBW、探测器结电容、反馈电阻影响;噪声源包括反馈电阻热噪声、运放电压/电流噪声、探测器散粒噪声。低光功率下电阻热噪声和运放噪声主导,需选择低偏置电流(FET输入)、低电压噪声密度(<5nV/√Hz)的运放,GBW需大于10倍信号带宽。

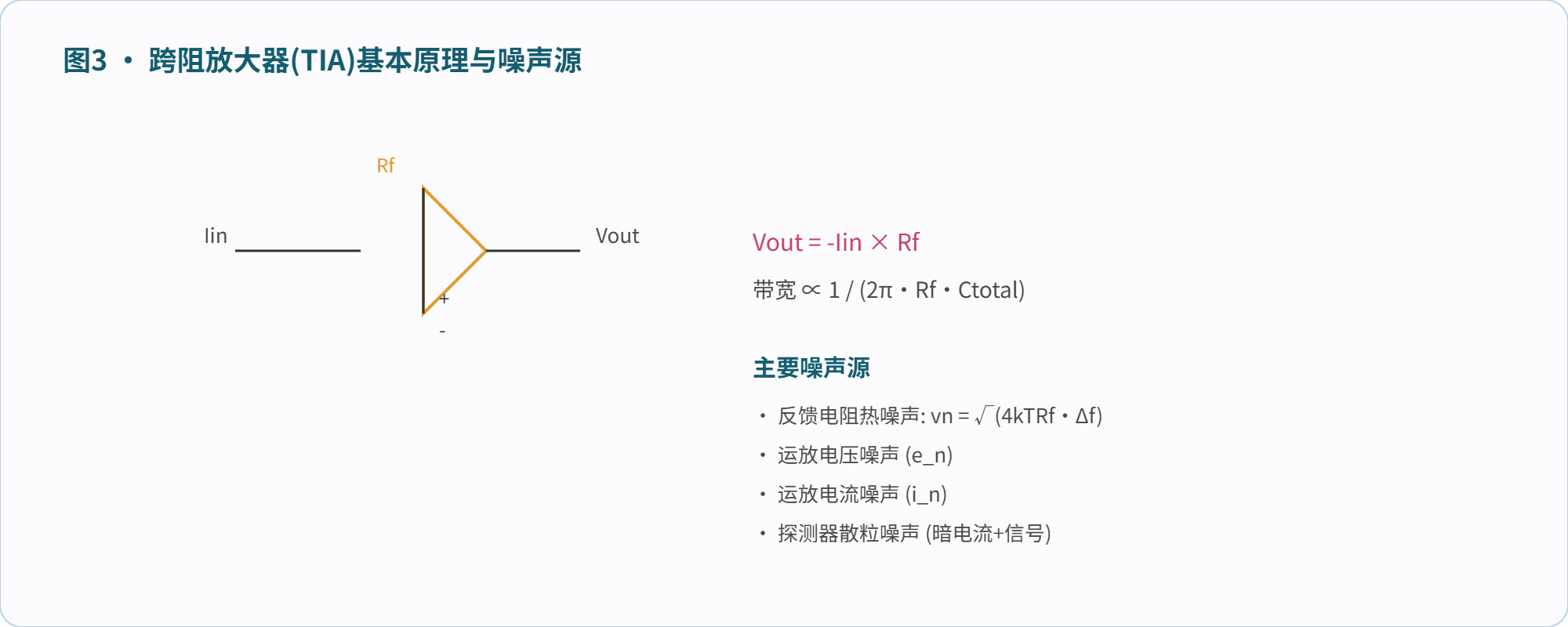

IMG_260



TIA核心关系与噪声来源,低噪声设计需优化反馈电阻和运放选型



四、系统性能评估



灵敏度常用噪声等效功率(NEP)表征:NEP = Vn/R (W/√Hz)。最小可探测功率 Pmin = NEP·√B。动态范围 DRL = Pmax/Pmin,典型PIN+TIA系统可达60-80dB。频率响应需关注-3dB带宽和增益平坦度,可通过反馈电容Cf补偿峰化。

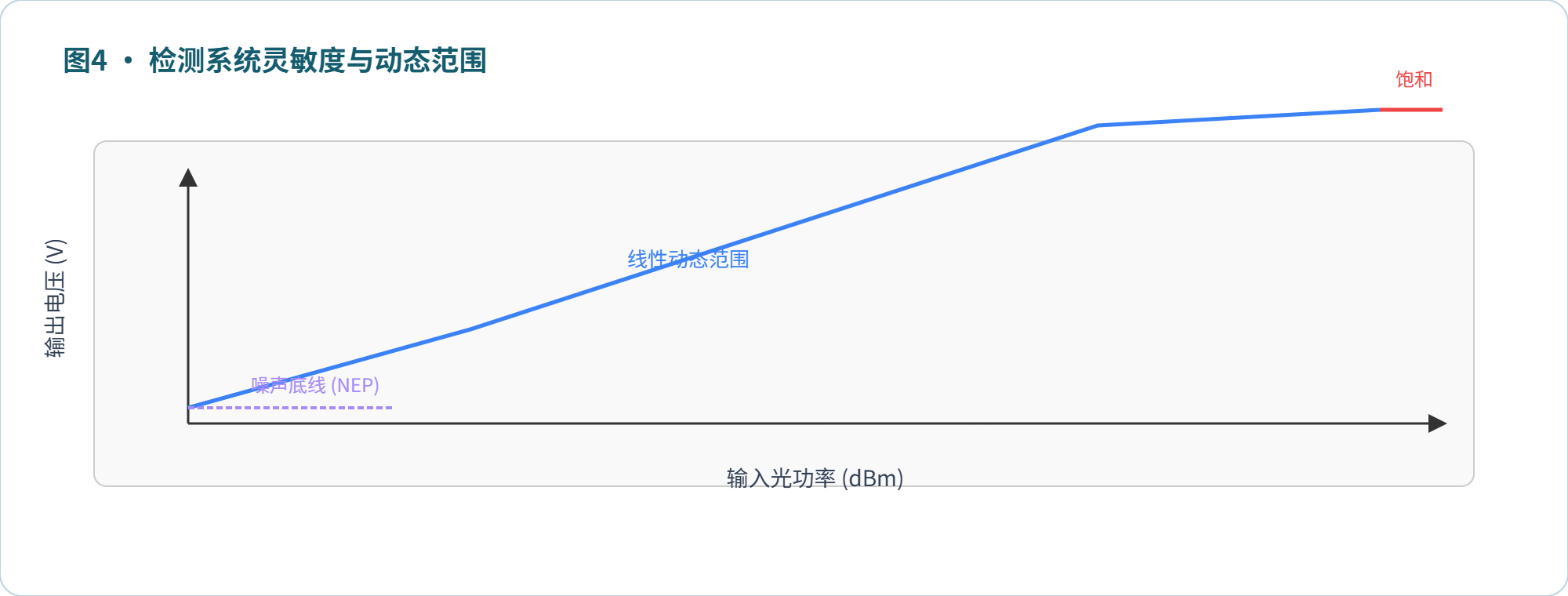

IMG_261



线性动态范围受限于噪声底限和饱和输出,高灵敏度设计需降低NEP



五、偏置电路与温度补偿



PIN探测器需加反向偏压(5-15V)以降低结电容、提高响应速度。APD需要精密高压偏置(30-400V),且增益随温度敏感(1°C变化引起10-20%增益变化),需内置温控和偏压补偿。暗电流随温度指数增加(每8-10°C翻倍),低温工作可显著改善低光功率探测性能。

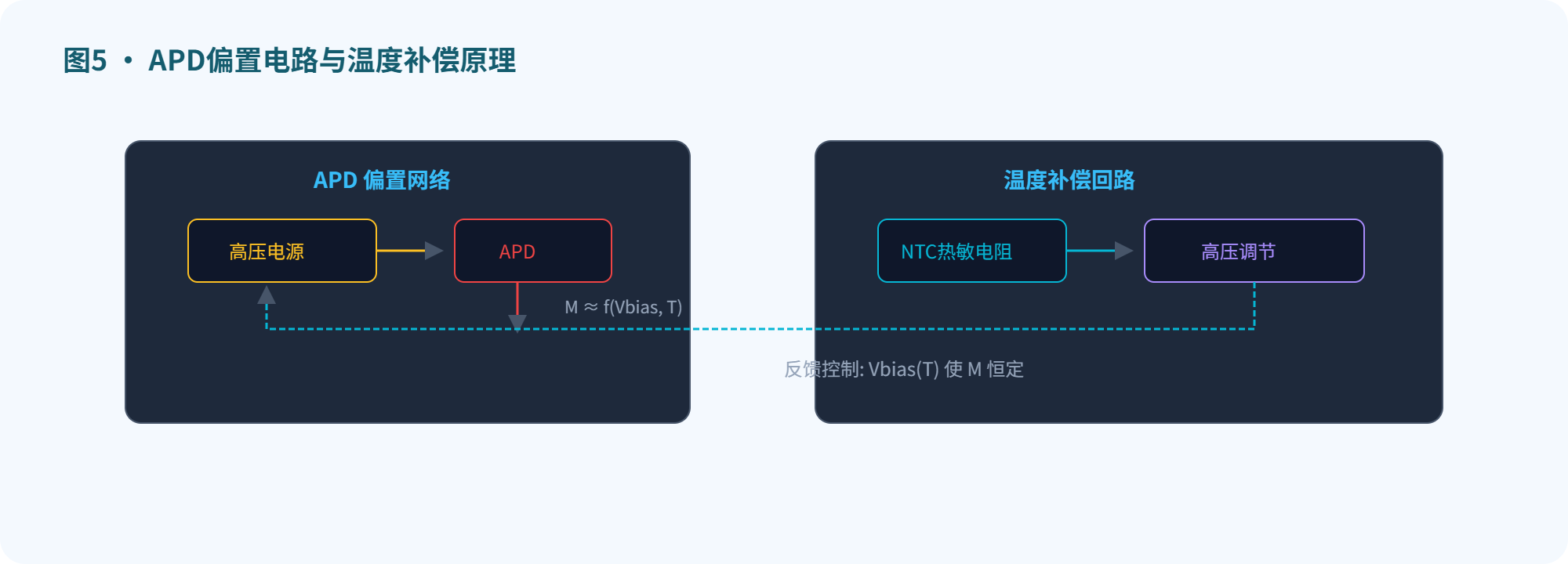

IMG_262



APD偏压需随温度调整以稳定增益,NTC热敏电阻+高压调节实现闭环补偿



六、功率监测与反馈控制



激光器模块内置背光监测光电二极管(MPD),MPD电流与前向输出功率成比例,可用于自动功率控制(APC)。APC环路通过积分器调节驱动电流,维持输出功率恒定,补偿温度和老化影响。多通道功率监测可采用时分复用或并行方案。

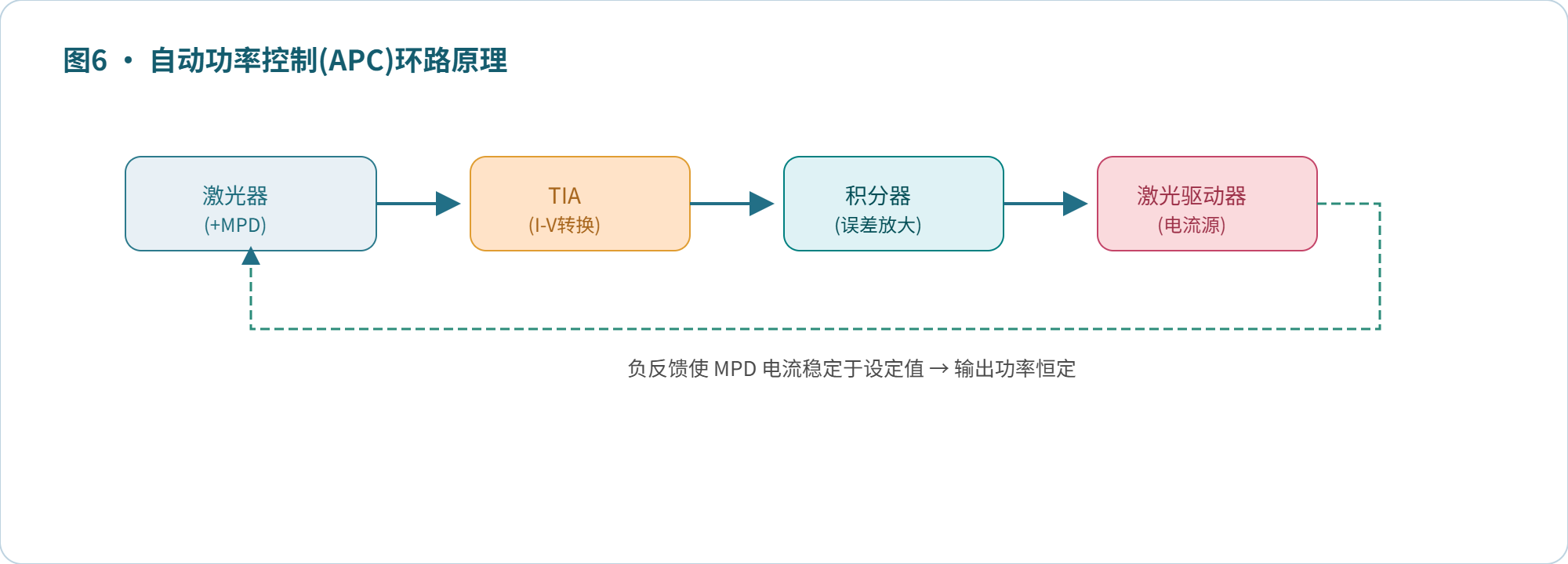

IMG_263



APC环路利用MPD反馈,通过积分器调节驱动电流,补偿温度漂移和激光器老化



七、 实用电路设计指南



高速检测(>1GHz)需匹配阻抗(50Ω微带线)、交流耦合、选用同轴封装探测器。高灵敏度检测(nW-pW)需探测器冷却、低噪声运放(<1nV/√Hz)、限带滤波和数字平均。设计检查清单包括偏压正确性、TIA线性范围、电源去耦、频率响应、ESD保护等。

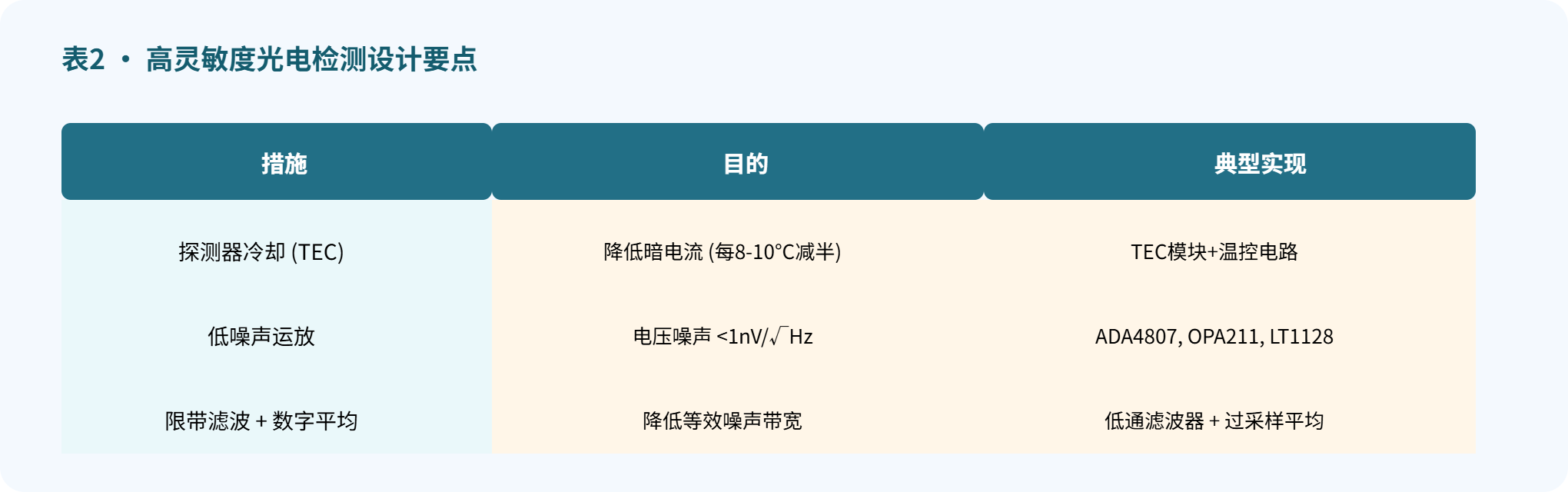

IMG_264



微弱信号检测需综合运用冷却、低噪声运放、限带和平均技术,突破噪声限制



八、总结



光功率计量与光电检测电路设计是光电子系统的基础环节。理解探测器原理和特性参数是选型前提,掌握跨阻放大器等核心电路设计是实现高性能检测的关键。选型探测器时,先确认波长覆盖和响应速度,再根据灵敏度决定PIN或APD。电路设计中带宽、噪声和动态范围三个指标相互制约,需根据具体应用权衡。
